許多國內連接器廠家都問過連訊工程師，我們的連接器有沒有什么好的測試方法。如果是常用的模塊插座如：Cat5E Cat6等插座，我們可以直接把它連成一個系統進行測試，整個系統OK，那么模塊插座也會OK。設備可以選擇用DTX1800或者DTX-1200，DTX-LT加永久鏈接進行測試。但是如果是非標連接器怎么測試呢？連訊推薦福祿克網絡非標連接器測試。

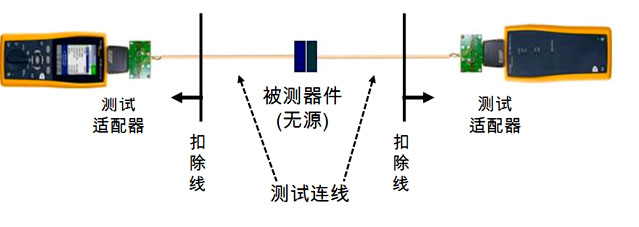

DTX線纜分析儀能使用數字信號處理(DSP)技術切割兩端適配器參數(掐頭去尾留中)

1. 儀器先在頻域中進行常規測試(串擾、回波等，被測器件特性阻抗標稱100歐姆左右)

2. 然后用傅立葉變換將信號變換到時域

3. 儀器自動切除兩端適配器部位產生的干擾信號(扣除線為40-60cm范圍)

4. 再用傅立葉反變換重新轉換到頻域

5. 最終得到無適配器連接點影響的頻率響應曲線(頻域結果)

6. 設備：DTX-1800電纜測試平臺+ DTX-LABA/MN通用適配器x2 + 校準模塊DTX-REFMOD

7. 測試連線：參數須優于被測非標器件，最好使用Cat7/7A

如果您對于細節不了解，可以致電深圳市連訊達電子技術開發有限公司！
