福祿克FLUKE 9144 9143 9142多功能干式計量爐主要特點

 ● 新的雙段控溫技術

 ● 多樣化的功能

 ● 適合工業現場使用

 ● 全面的現場解決方案

新一代的多功能現場計量爐：

將溫度計量實驗室搬到了現場9142CN和9144CN系列非常適合于進行變送器回路校準、比對校準，或者簡單地檢查熱電偶傳感器。在選裝了“過程”選件之后，現場計量時無需再攜帶任何其它工具，一臺現場計量爐足以應付各種計量之需。

這也就意味著將實驗實計量全部搬到了現場。

新的雙段控溫技術

雙段控溫技術使得9142CN和9144CN計量爐垂直均勻性達到 ± 0.05 ° C之外，它還采用了更新的控制器，在控制爐溫升降和保持時改善了穩定性的控制。并且能對電源電壓進行補償，使計量爐運行時更穩定，不受外界電源波動的干擾。

無論電源是否接通，只要恒溫插塊溫度超過 50  ° C，計量爐會有紅色警示燈提示，防止燙傷。新的9142CN和9144CN的系列現場計量爐體積更小，更加便于攜帶到現場使用，其溫度控制的速度更快，功能更多，這些新的技術都使得它是目前工業現場計量爐的巔峰之作。此外9142CN和9144CN還提供了專用智能連接件，內置存儲芯片可保存參考標準鉑電阻的ITS-90溫標系數。

多樣化的功能（Process - 過程型號）

9142CN和9144CN系列提供了一個過程型號（選件），該型號內置了雙通道測溫儀，可讀取標準鉑電阻、工業鉑電阻、熱電偶，它還可以測量4至20 mA溫度變送器輸出電流。它還能提供24  V的溫度變送器環路電壓。它還有自動的開關測試功能，當溫度達到預定值的時候就可以啟動開關。真正的參考溫度計測量裝置，準確度達± 0.01  ° C板載自動化測試功能還能存儲數據。顯示準確度、穩定度、均勻性和負載影響均達到計量性能。無論您是需要校準4至20 mA變送器還是簡單的溫度開關，現場計量爐都能完全勝任。三款型號覆蓋了- 25  ° C  至  660  ° C的溫度范圍，該系列計量爐可校準各種各樣類型的傳感器?？蛇x的“過程”版本（9142CN和9144CN-X-P型）內置了雙通道測溫儀，可測量PRT、RTD、熱電偶及采

用24 V環路電壓供電的4 至 20 mA溫度變送器。

每一“過程”版本均可連接ITS-90標準(參考)鉑電阻溫度計。內置雙通道測溫儀的準確度范圍為± 0.01 ° C 至 ± 0.07 ° C，取決于被測溫度。現場計量爐的標準(參考)鉑電阻溫度計包含獨立的校準常數，被儲存在傳感器護套內部的存儲芯片內，所以傳感器可互換使用。第二通道為用戶可選，可用于測量2、3或4線RTD、熱電偶或4  至  20 mA變送器。對于比對校準，則不必攜帶多臺儀器到現場。一臺現場計量爐足以應付。

適合工業現場使用

現場計量爐是專門針對工業過程環境設計的。其重量不足8.2 kg，體積小，使其非常容易搬運?，F(xiàn)場計量爐特別優化了速度性能，可以在15分鐘內降溫至-25  °  C，以及在15分鐘內加熱至660  ° C。這樣的功能為您的現場計量節省了大量的寶貴時間，其帶來的經濟效益顯而易見。

現場環境的條件通常是不穩定的，會有非常大的溫度波動。每款9142CN和9144CN現場計量爐都內置有專利的梯度溫度補償功能，它可以調節控制特性，從而確保在不穩定的環境下獲得穩定的性能。給出的所有技術指標在13 ° C 至 33 ° C范圍內都可以得到保證。

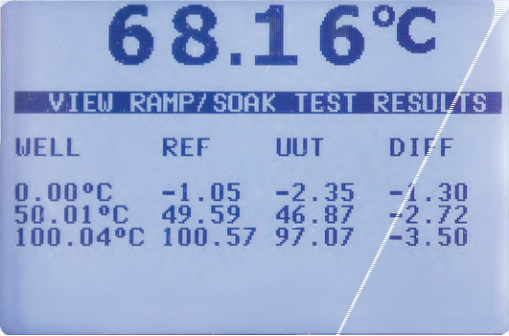

現場計量爐的“過程”版本內置有非易失存儲器，可存檔多達20項測試?？捎涗洭F(xiàn)場測試時的顯示溫度、參考溫度、被測單元的讀數、誤差、日期和時間。每項測試均可通過前面板查看，或者利用隨機贈送的 9930Interface-it軟件導出。利用Interface-it軟件，您可以將原始數據填充到校準報告或ASCII文件中。這些功能都大大簡化了現場計量時手工記錄的工作量以及手工記錄可能造成的遺漏或差錯。

現場計量爐“過程 - P”版本可保存多達20項不同的測試
