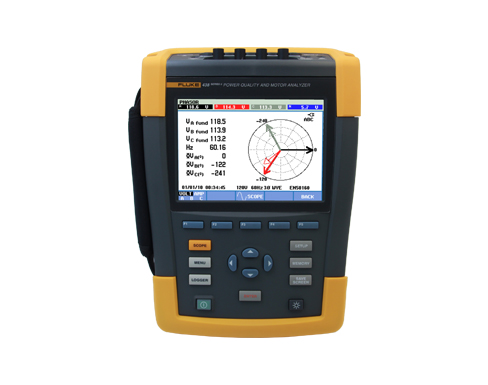

Fluke 438-II 電能質量和電機分析儀

Fluke 438-II 電能質量和電機分析儀無需使用機械傳感器即可快速輕松地測量和分析電能、諧波、不平衡度、電機轉速、轉矩和機械功率等關鍵機電性能參數。

1、連訊達20多年福祿克測試儀器儀表行業經驗；
2、100%原裝正品保證，承諾假一罰十；
3、8分鐘報價，價格行業優惠，現貨即發；
4、免費保修，免費培訓，全天24小時技術支持；

咨詢熱線：13798421872

瀏覽過該產品的人也看了

: Fluke 1736 電能質量分析儀

: Fluke 437 系列電能質量分析儀

: Fluke 1730 三相電能質量分析儀

: Fluke VR1710 電壓記錄儀

產品詳情
技術規格
型號和配件
文檔與軟件
更多信息
聯系我們

使用一個測試工具即可快速輕松地了解電機的機電性能并評估電能質量

Fluke 438-II 電能質量和電機分析儀不僅具備 Fluke 430 II 系列電能質量分析儀的先進電能質量分析功能，而且新增了電機機械測量這一重量功能。無需使用機械傳感器即可快速輕松地測量和分析電能、諧波、不平衡度、電機轉速、轉矩和機械功率等關鍵機電性能參數。通過 Fluke-438-II/MA 電機分析儀升級套件，F(xiàn)luke 434-II、435-II 和 437-II 電能質量分析儀的用戶可為其現有設備增加電機分析功能。

438-2電能質量分析儀

438-II 是理想的便攜式電機分析測試工具，可幫助您定位、預測、防止和排除三相和單相配電系統的電能質量問題，同時為技術人員提供所需的機電信息，從而有效地評估電機性能。

Fluke 438-II 機械計量功能
電機轉矩計算電機產生并傳送至所驅動機械負載的旋轉力的大?。ㄒ?lb.ft 或 Nm 為單位）。電機轉矩是描述電機驅動的旋轉設備瞬時機械性能特性的關鍵變量。
電機轉速提供電機軸瞬時轉速。結合電機轉矩和電機轉速，快速了解電機驅動的旋轉設備的機械性能。
電機機械負載測量電機產生的實際機械功率（以 hp 或 kW 為單位）并提供過載情況的直接鏈接，而不只是基于電機電流的過載情況。
電機效率顯示機器、裝配線、工廠和/或設施中各電機將電力轉換為有效機械作業的效率?？赏ㄟ^適當合計電機的總體效率估計出總效率。與觀察操作條件下的預期電機效率相對比，有助于量化與電機能量效率低下相關的成本。
工作原理 Fluke 438-II 電能質量和電機分析儀采用專用算法，使用三相電流和電壓波形以 1 秒更新率計算電機轉矩、負載和效率。通過電壓/電流波形觀察到的電機氣隙磁場可為測量提供依據。無需機械傳感器和侵入式空載電機測試，比以往更快地分析電機整體性能。
電機分析
Fluke 438-II 可提供針對電氣參數的完整分析。在開始電機分析之前，建議為電能質量測量值創建一條基線，以評估供電輸出的諧波和不平衡的狀況，因為這兩項屬性會對電機性能造成嚴重的不利影響。在電機分析模式下，結果中匯總了電氣性能、機械性能和降額（依據 NEMA 的建議）。采用簡明易懂的四級彩色嚴重度評級表示電機性能（與推薦的電氣參數水平相比），包括額定功率、功率系數、不平衡度和諧波。
對于機械功率，您可以即時查看機械輸出功率以及電機轉矩和轉速。即時將機械輸出功率與電功率進行對比，為您提供實時效率測量值。借助該功能，您可以輕松測量各運轉周期中的機器性能。
NEMA 降額屏幕會隨著負載和電氣條件的變化而更新，容差圖上的各個新測量值被標為“+”。在本例中，我們可以發現電機處于容差范圍內，但接近于過載系數。這表明，可能需要進行電能質量遷移、電機維護或其它一些提升性能的調整。通過在一段時間內頻繁執行這些測試，可以創建準確的基準和性能趨勢，從而能夠明智地作出維護投資決策。

機械技術指標
可對具有 3 線連接的直接啟動電機執行機械測量。
	量程	分辨率	精度	默認限值
電機測量
電機機械	0.7 kW 至 746 kW	0.1 kW	±3% ="1"	100% = 額定功率

功率	1 hp 至 1000 hp	0.1 hp	±3%="1"	100% = 額定功率
轉矩	0 Nm 至 10 000 Nm	0.1 Nm	±5% ="1"	100% = 額定轉矩

	0 lb ft 至 10 000 lb ft	0.1 lb ft	±5%="1"	100% = 額定轉矩
轉速	0 rpm 至 3600 rpm	1 rpm	±3%="1"	100% = 額定轉速
效率	0% 至 100%	0.10%	±3%="1"	不適用
不平衡度 (NEMA)	0% 至 100%	0.10%	±0.15%	5%
諧波電壓	0 至 0.20	0.1	±1.5%	0.15
因數 (NEMA)	0 至 0.20	0.1	±1.5%	0.15
不平衡降額	0.7 至 1.0	0.1	標示性	不適用
系數	0.7 至 1.0	0.1	標示性	不適用
諧波降額	0.7 至 1.0	0.1	標示性	不適用
系數	0.7 至 1.0	0.1	標示性	不適用
總 NEMA 降額	0.5 至 1.0	0.1	標示性	不適用
系數	0.5 至 1.0	0.1	標示性	不適用
注意：	支持 NEMA A、B、C、D 和 E 以及 IEC H 和 N 型電機設計類型。
	額定轉矩通過額定功率和額定轉速計算得出。
	電機測量值的更新速率為每秒 1 次。
	趨勢的默認持續時間為 1 周。
="1"所選的電機設計類型為“其他”時，誤差上調 5%
規格值在電機功率 > 30% 額定功率時有效
規格值在穩定的工作溫度下有效。讓電機至少在滿載工況下運行 1 小時
（如果電機功率為 50 HP 或更高，則要運行 2 - 3 小時），以達到穩定溫度
電氣技術指標
型號		測量值范圍	分辨率	精度
電壓
Vrms（交流 + 直流）	435-II	1 V 至 1000 V 相電壓	0.01 V	±0.1% 額定電壓****
Vpk	–	1 Vpk 至 1400 Vpk	1 V	5% 額定電壓
電壓峰值因數 (CF)	–	1.0 > 2.8	0.01	±5%
Vrms?	435-II		0.1 V	±0.2% 額定電壓
Vfund	435-II		0.1 V	±0.1% 額定電壓
電流（精度不包括電流鉗精度）
Amps（交流 + 直流）	i430-Flex 1x	5 A 至 6000 A	1 A	±0.5% ±5 個計數
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	±0.5% ±5 個計數
	1mV/A 1x	5 A 至 2000 A	1A	±0.5% ±5 個計數
	1mV/A 10x	0.5 A 至 200 A（僅交流電）	0.1 A	±0.5% ±5 個計數
Apk	i430-Flex	8400 Apk	1 Arms	±5%
Apk	1mV/A	5500 Apk	1 Arms	±5%
電流峰值因數 (CF)	–	1 至 10	0.01	±5%
Amps?	i430-Flex 1x	5 A 至 6000 A	1 A	±1% ±10 個計數
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	±1% ±10 個計數
	1mV/A 1x	5 A 至 2000 A	1A	±1% ±10 個計數
	1mV/A 10x	0.5 A 至 200 A（僅交流電）	0.1 A	±1% ±10 個計數
Afund	i430-Flex 1x	5 A 至 6000 A	1 A	±0.5% ±5 個計數
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	±0.5% ±5 個計數
	1mV/A 1x	5 A 至 2000 A	1A	±0.5% ±5 個計數
	1mV/A 10x	0.5 A 至 200 A（僅交流電）	0.1 A	±0.5% ±5 個計數
赫
Hz	Fluke 435 @ 50 Hz 額定頻率	42.500 Hz 至 57.500 Hz	0.001 Hz	±0.01 Hz
Hz	Fluke 435 @ 60 Hz 額定頻率	51.000 Hz 至 69.000 Hz	0.001 Hz	±0.01 Hz
電源
瓦特（VA，var）	i430-Flex	6000 MW	0.1 W 至 1 MW	±1% ±10 個計數
瓦特（VA，var）	1 mV/A	2000 MW	0.1 W 至 1 MW	±1% ±10 個計數
功率因數 (Cos j/DPF)	–	0 至 1	0.001	±0.1% @ 額定負載條件
能量
kWh（kVAh，kvarh）	i430-Flex 10x	取決于電流鉗變比和額定電壓		±1% ±10 個計數
能量損失	i430-Flex 10x	取決于電流鉗變比和額定電壓		±1% ±10 個計數 不含線路電阻精度
諧波
諧波次數 (n)	–	直流，1 至 50 次分組：諧波分組，根據 IEC 61000-4-7 而定
間諧波次數 (n)	–	關閉，1 至 50 次分組：諧波和間諧波子組，根據 IEC 61000-4-7 而定
電壓 (V)	%f	0.0% 至 100%	0.10%	±0.1% ±n x 0.1%
	%r	0.0% 至 100%	0.10%	±0.1% ±n x 0.4%
	絕對	0.0 至 1000 V	0.1 V	±5% *
	THD	0.0% 至 100%	0.10%	±2.5%
電流	%f	0.0% 至 100%	0.10%	±0.1% ±n x 0.1%
	%r	0.0% 至 100%	0.10%	±0.1% ±n x 0.4%
	絕對	0.0 至 600 A	0.1 A	±5% ±5 個計數
	THD	0.0% 至 100%	0.10%	±2.5%
功率	%f 或 %r	0.0% 至 100%	0.10%	±n x 2%
	絕對	取決于電流鉗變比和額定電壓	–	±5% ±n x 2% ±10 個計數點
	THD	0.0% 至 100%	0.10%	±5%
相角	–	-360° 至 +0°	1°	±n x 1°
Flicker（閃變）
Plt、Pst、Pst(1min) Pinst	–	0.00 至 20.00	0.01	±5%
不平衡
電壓 (V)	%	0.0% 至 20.0%	0.10%	±0.1%
電流	%	0.0% 至 20.0%	0.10%	±1%
電源控制信號
閾值等級	–	在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程	–	–
信號頻率	–	60 Hz 至 3000 Hz	0.1 Hz	–
相對 V%	–	0% 至 100%	0.10%	±0.4%
絕對 V3s（3 秒平均值）	–	0.0 V 至 1000 V	0.1 V	±5% 額定電壓
常規技術指標
外殼	設計帶防護套，結實，防震在傾斜支架中使用時，其防水防塵等級為 IP51（依據 IEC60529），抗撞擊與耐振動性：30 g，抗振性：3 g 正弦曲線，隨機 0.03 g 2 /Hz（依據 MIL-PRF-28800F 2 類）
顯示屏	亮度：200 cd/m 2（典型值，使用電源適配器），90 cd/m 2（典型值，使用電池電源）尺寸：127 mm x 88 mm（對角線 153 mm/6.0） LCD 分辨率：320 x 240 像素對比度與亮度：用戶可調，溫度補償
存儲	標準 8GB SD 存儲卡（兼容 SDHC，F(xiàn)AT32 格式），可選 32GB 屏幕保存和多個數據內存，可存儲包括錄像在內的數據（取決于內存容量）
實時時鐘	對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示
環境
工作溫度	0 °C ~ +40 °C；+40 °C ~ +50 °C 電池除外
存放溫度	-20 °C ~ +60 °C
濕度	+10 °C ~ +30 °C：95% RH（無冷凝）
	+30 °C ~ +40 °C：75% RH（無冷凝）
	+40 °C ~ +50 °C：45% RH（無冷凝）
工作海拔	CAT IV 600 V 和 CAT III 1000 V 為 2000 m (6666 ft)
	CAT III 600 V 和 CAT II 1000 V 為 3000 m (10,000 ft)
	存儲海拔為 12 km (40000 ft)
電磁兼容 (EMC)	輻射和抗干擾性符合EN 61326 (2005-12)
接口	mini-USB-B 型隔離 USB 端口，用于連接個人電腦 SD 連接卡插槽（可從儀器電池的后側訪問）
保修	主機三年保修（零件和人工），附件一年保修
* ≥ 1% 額定電壓時為 ± 5%；< 1% 額定電壓時為 ± 0.05% 額定電壓
** 按 IEC 61000-4-30 為 50Hz/60Hz 額定頻率
*** 400Hz 測量不支持閃變、電源信號及監控器模式。
****適用于 50 V 至 500 V 額定電壓。

型號名稱	描述
Fluke-438-II	三相電能質量和電機分析儀
	包括：

	測試導線組
	i430 纖細柔性電流探頭 (4)
	電池
	電源適配器
	WiFi/SD 組合卡
	便攜軟包
	包含 PowerLog 430-II 軟件和用戶文檔的 CD Rom 光盤
Fluke-438-II/Basic	無柔性電流探頭的三相電能質量和電機分析儀（不包括 FC WiFi SD 卡）
	包含：

	測試導線組
	電池
	電源適配器
	8GB SD 卡
	便攜軟包
	包含 PowerLog 430-II 軟件和用戶文檔的 CD Rom 光盤
Fluke-438-II/INTL	國際版三相電能質量和電機分析儀（不包括 FC WiFi SD 卡）
	包含：

	測試導線組
	i430 纖細柔性電流探頭 (4)
	電池
	電源適配器
	8GB SD 卡
	便攜軟包
	包含 PowerLog 430-II 軟件和用戶文檔的 CD Rom 光盤
Fluke-438-II/MA	430-II 電機分析儀升級套件
	包含：

	固件升級包，用于為現有 Fluke 434、435 和 437 II 系列電能質量分析儀增加電機分析功能

Cables and Hardware
GPS430	GPS430 時間同步模塊

Clips
AC285	SureGrip? 鱷魚夾

PC Adapter and Software
FLK-FC-SD CARD	Fluke Connect 無線 SD 卡

機套和掛件
C435	C430 滾動硬盒

電池，充電器和適配器
BC430	BC430 線路電壓適配器/電池充電器
BP290	Fluke 190 II 系列專用 2400 mAh 鋰電池
BP291	Fluke 190 II 系列專用 4800 mAh 高容量鋰電池
EBC290	外部電池充電器，從儀器外部給 BP290 或 BP291 充電

電流鉗
90i-610s	90i-610s 1A 至 600A 交/直流電流探頭
i1000s	交流電電流探頭
i3000s	交流電電流鉗表
i30s	AC/DC 電流鉗表
i400s	交流電電流鉗表
i5sPQ3	i5sPQ3、5 A 交流電流鉗表、3 件裝

選件
HH290	ScopeMeter 190 II 系列專用掛鉤

Test Leads
TLS430	Fluke TLS430 – 測試線和鱷魚夾（4 個黑色和 1 個綠色）
WC100	WC100 色標本地化套件
