OptiFiber  Pro HDR （高動態范圍）光時域反射計 (OTDR) 模塊與 Versiv 或 Versiv2  主設備組合成堅固耐用的手持式測試儀，用于定位、識別及測量外線設備 (OSP) 和樓宇設施中單模光纖的反射和損耗事件。HDR OTDR 測試結果包括在 PON （無源光網絡）裝置中所使用的無源分路器的位置和性能。對于不帶分路器的鏈路，典型最大測試距離為 260 km。此模塊包括以下功能：

OFP2-200-S更多參考鏈接：http://www.ytkj1688.cn/Products/OFP2-200-S.html

 ● OTDR 跡線和事件的自動分析可以幫助您在單模光纖上識別和定位故障。

 ● 將 OTDR 結果顯示為直觀的事件圖、事件表和 OTDR 跡線。無源光網絡 OTDR 測試結果包括光分路器的位置和分流比。

 ● 自動雙向平均可以提供比單向測量更準確的損耗測量結果。

 ●根據指定的測試限制提供“ 通過” 或 “ 失敗” 結果。

 ●如果無需 “ 通過” 或 “ 失敗” 結果，可使用 “Document Only”（僅用于記錄）測試限制。

 ●觸摸屏使用戶可以在不同的結果視圖之間快速導航，并了解事件的更多信息。

 ●SmartLoop 測試：該測試為您提供鏈路中兩條光纖的 OTDR? 結果。

 ●對鏈路較短、連接較多和反射可能較大的光纖設施進行測試時，DataCenter OTDR? 測試可發揮最佳性能。

 ●FaultMap測試可繪制外線設備故障圖、查看短至 0.5 m 的跳線和具有不良反射率的事件。

 ●可視故障定位儀有助于驗證光纖的通斷性并定位光纖和連接器中的故障。

 ●FiberInspector 視頻探頭選件可用于檢查光纖端面并將圖像保存在測試報告中。

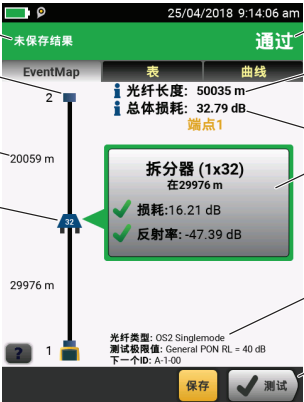

關于無源光網絡 OTDR 測試

HDR OTDR 的自動無源光網絡 OTDR 和手動無源光網絡 OTDR 測試與它的自動 OTDR 和手動 OTDR 測試具有相同的設置和結果，其額外的功

能為：無源光網絡 OTDR 測試可以識別分路器。自動無源光網絡 OTDR 測試可以自動識別分路器。在手動無源光網絡 OTDR 測試中，可以通過

分路器設置屏幕在手動無源光網絡 OTDR 設置中指定鏈路上已知分路器的分流比。也可以使用發現功能來定位分路器并識別它們的分流比。
